Raccordi Filettati ed Adattatori Universali con Tenuta a Sede Conica 60°
Gli adattatori di questa serie sono costruiti per applicazioni industriali idrauliche, oleodinamiche e pneumatiche e comunque per tutte le tipologie di impianto che prevedano alte pressioni di esercizio.
La connessione tra i componenti maschio e femmina avviene tramite una tenuta metallica, che si determina sulla sede conica a 60° presente sui prodotti: il dimensionamento della sede è realizzato secondo le normative ISO 8434-6 e BS.5200.
Questa linea di adattatori si abbina ai raccordi per tubi flessibili.
Riferimenti Normativi: ISO 8434-6 - BS 5200
Materiali: acciaio Inox AISI 316 - Special Alloys
Dimensioni: Raccordi Standard da 1/8''a 2'', su richiesta fino a 3''
Pressioni: Fino PN500 bar.

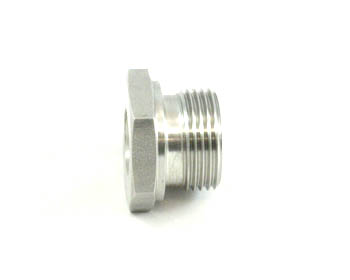

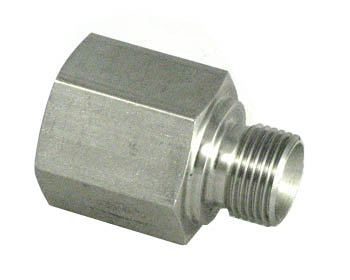

AUX21.. - RIDUZIONE ESAG. M/F GAS CIL
Attacco Maschio: Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228
Adattatore tipo A
Vedi anche codice AUX22..
Vedi anche codice AUX81..
Vedi anche codice AUX82..

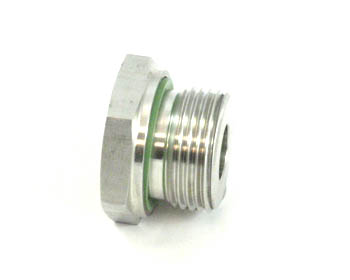

AUX21..WD - RIDUZIONE ESAG. M/F GAS CIL - WD
Attacco Maschio: Tenuta Con Guarnizione ISO 1179-2
Guarnizione: FKM
Filettatura: Gas Cilindrica UNI/ISO 228
Vedi anche codice AUX22..WD

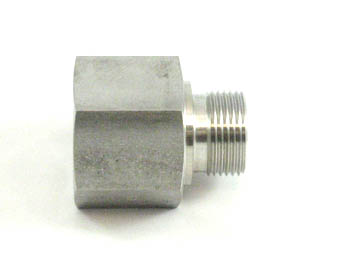

AUX22.. - RIDUZIONE ESAG. M/F GAS CIL
Attacco Maschio: Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228
Adattatore tipo B
Vedi anche codice AUX21..
Vedi anche codice AUX81..
Vedi anche codice AUX82..

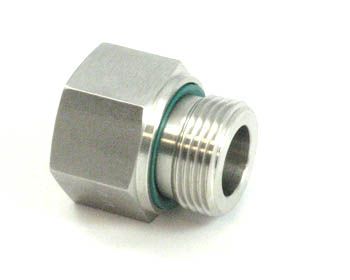

AUX22..WD - RIDUZIONE ESAG. M/F GAS CIL - WD
Attacco Maschio: Tenuta Con Guarnizione ISO 1179-2
Guarnizione: FKM
Filettatura: Gas Cilindrica UNI/ISO 228
Adattatore tipo B
Vedi anche codice AUX21..WD

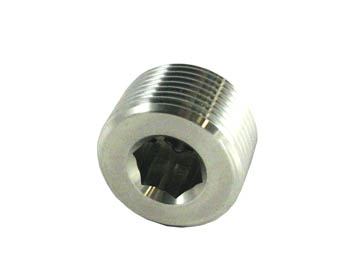

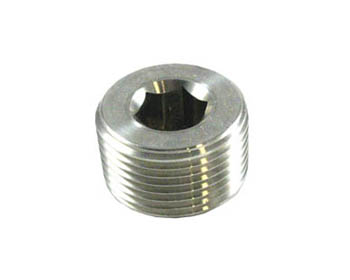

AUX23.. - TAPPO ESAG. INCASSATO GAS CONICO
Filettatura: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)

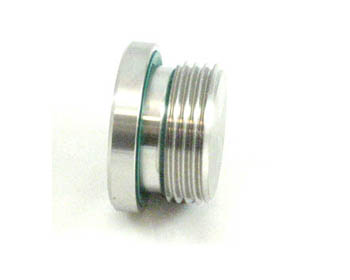

AUX24.. - TAPPO ESAG. INCASSATO GAS CIL - WD
Attacco: Tenuta con guarnizione ISO 1179-2
Guarnizione: FKM
Filettatura: Gas Cilindrica UNI/ISO 228

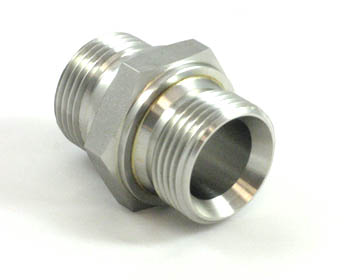

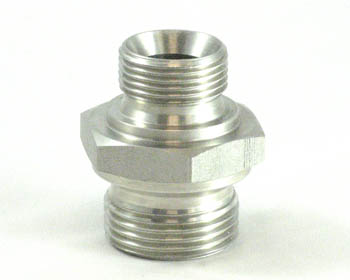

AUX25.. - NIPPLO ESAG. M/M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Filettatura: Gas Cilindrica UNI/ISO 228
Attacchi: Maschio a sede conica e tenuta con guidarondella e bonded seal
Vedi anche codice AUX25..Ridotto
AUX25..RIDOTTO - NIPPLO ESAG. RID. M/M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Filettatura: Gas Cilindrica UNI/ISO 228
Attacchi: Maschio a sede conica e tenuta con guidarondella e bonded seal
Vedi anche codice AUX25..

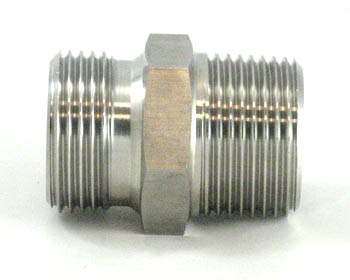

AUX26.. - NIPPLO ESAG. M/M GAS CIL - 60° X GAS CONICO
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a sede conica e tenuta con guidarondella e bonded seal
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Vedi anche codice AUX26..Ridotto
Vedi anche codice AUX74..
Vedi anche codice AUX74..Ridotto
AUX26..RIDOTTO - NIPPLO ESAG.RID. M/M GAS CIL - 60° X GAS CONICO
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a sede conica e tenuta con guidarondella e bonded seal
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Vedi anche codice AUX26..
Vedi anche codice AUX74..
Vedi anche codice AUX74..Ridotto

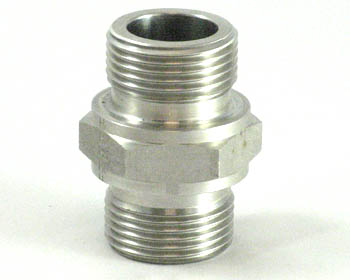

AUX27.. - NIPPLO ESAG. M/M GAS CIL - SEDE PIANA
Attacchi : Maschio a tenuta metallica ISO 1179-4
Filettatura : Gas Cilindrica UNI/ISO 228

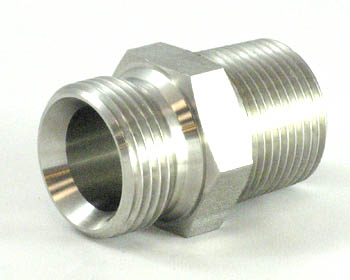

AUX30.. - NIPPLO ESAG. M/M GAS CIL - 60° X NPT
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a sede conica e tenuta con guidarondella e bonded seal
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: NPT-ASME B1.20.2M-2006
Vedi anche codice AUX30..Ridotto
Vedi anche codice AUX75..
Vedi anche codice AUX75..Ridotto

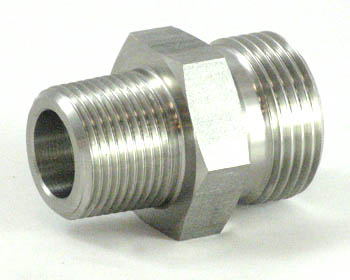

AUX30..RIDOTTO - NIPPLO ESAG.RID M/M GAS CIL - 60° X NPT
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a sede conica e tenuta con guidarondella e bonded seal
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: NPT- ASME B1.20.2M-2006
Vedi anche codice AUX30
Vedi anche codice AUX75
Vedi anche codice AUX75..Ridotto

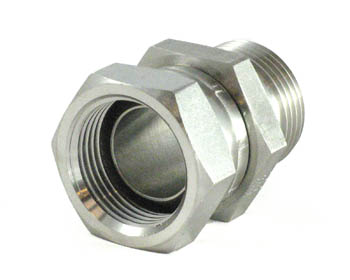

AUX39.. - ADAT. DIRITTO M/F GIREVOLE GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica /Femmina Girevole Sede Conica
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Girevole Gas Cilindrica UNI/ISO 228
Vedi anche codice AUX39..Ridotto

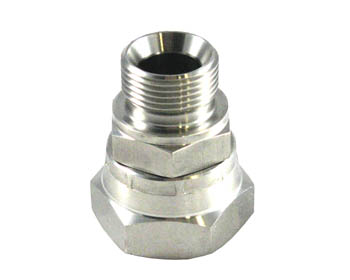

AUX39..RIDOTTO - ADAT. DIRITTO RID. M/F GIREVOLE GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica /Femmina Girevole Sede Conica
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Girevole Gas Cilindrica UNI/ISO 228
Vedi anche il codice AUX39..

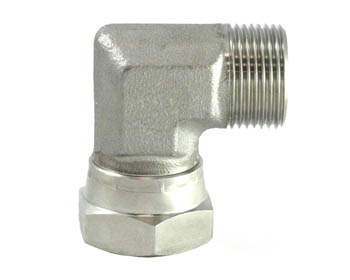

AUX40.. - RACCORDO A GOMITO 90° M/F GIREVOLE GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica /Femmina Girevole Sede Conica
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Cilindrica UNI/ISO 228

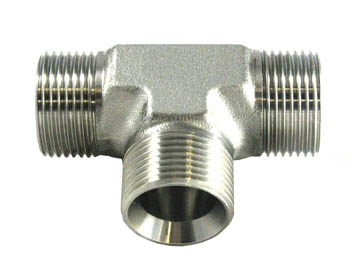

AUX41.. - RACCORDO A TEE M/M/M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica
Filettatura: Gas Cilindrica UNI/ISO 228

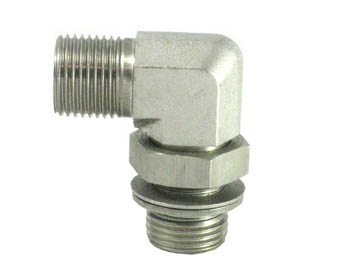

AUX42.. - RACCORDO ORIENTABILE A GOMITO 90° M/M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica / Maschio Orientabile
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Orientabile Gas Cilindrica UNI/ISO 228

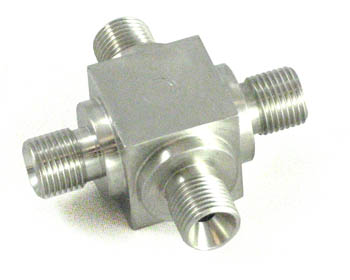

AUX43.. - RACCORDO A CROCE M/M/M/M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Filettatura: Gas Cilindrica UNI/ISO 228

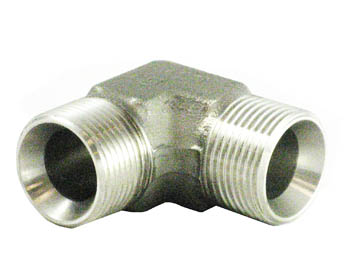

AUX44.. - RACCORDO GOMITO 90° M/M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a Sede Conica
Filettatura 1 : Gas Cilindrica UNI/ISO 228
Filettatura 2 : Gas Cilindrica UNI/ISO 228

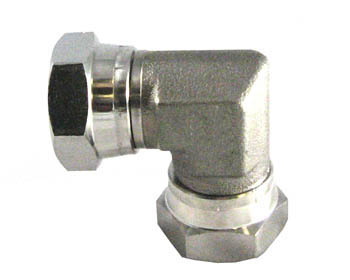

AUX45.. - RACCORDO A GOMITO 90° F-GIR / F-GIR GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Femmina Girevole Sede Conica
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Cilindrica UNI/ISO 228

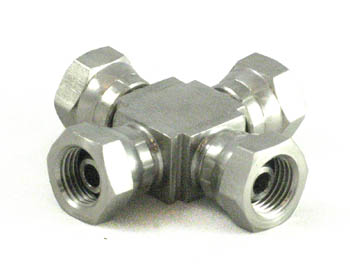

AUX46.. - ADAT. CROCE F-GIR/ F-GIR/ F-GIR/ F-GIR GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Femmina Girevole Sede Conica
Filettatura: Gas Cilindrica UNI/ISO 228

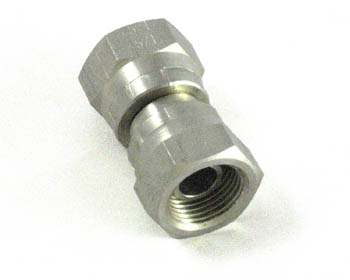

AUX47.. - RACCORDO DIRITTO F-GIR/ F-GIR GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Femmina Girevole Sede Conica
Filettatura: Gas Cilindrica UNI/ISO 228

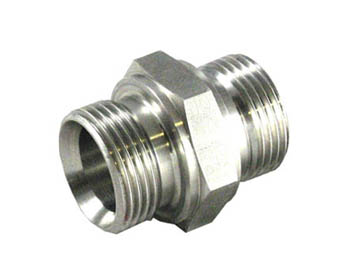

AUX48.. - NIPPLO ESAG. M/M TIPO ISO 1179-4 GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228
Vedi anche codice AUX48..Ridotto
Vedi anche codice AUX25....
Vedi anche codice AUX25..Ridotto

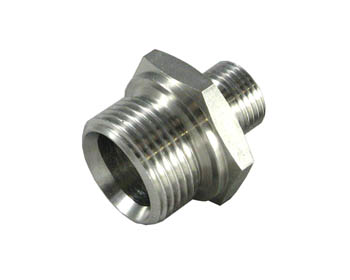

AUX48.. - NIPPLO RIDOTTO ESAG. M/M ISO 1179-4 GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228
Vedi anche codice AUX48..
Vedi anche codice AUX25
Vedi anche codiceAUX25..Ridotto

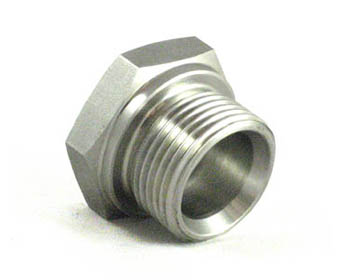

AUX49.. - TAPPO TESTA ESAG. MASCHIO ISO 1179-4 GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228

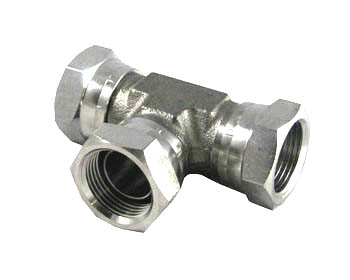

AUX50.. - RACCORDO A TEE F-GIR/ F-GIR/ F- GIR GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Femmina Girevole Sede Conica
Filettatura: Gas Cilindrica UNI/ISO 228

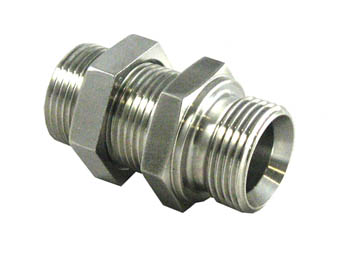

AUX53.. - RACCORDO PASSAPARETE DIRITTO FILETTATO GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Filettatura: Gas Cilindrica UNI/ISO 228

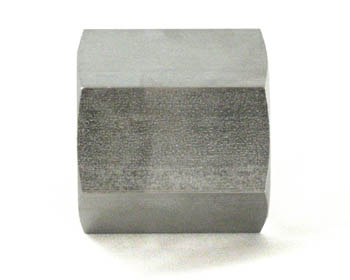

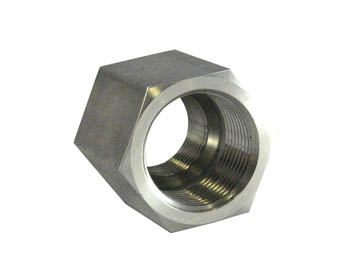

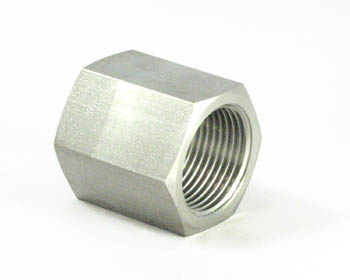

AUX54.. - MANICOTTO ESAG. F/F GAS CIL
Filettatura: Gas Cilindrica UNI/ISO 228
Vedi anche codice AUX54..Ridotto
AUX54..RIDOTTO - MANICOTTO ESAG. RID. F/F GAS CIL
Filettatura: Gas Cilindrica UNI/ISO 228
Vedi anche codice AUX54..

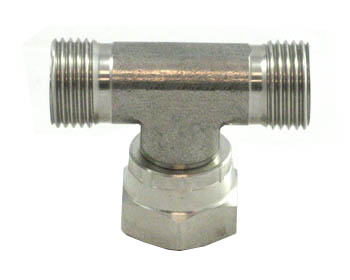

AUX55.. - RACCORDO A TEE M/F- GIR./ M GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica/ Femmina Girevole Sede Conica
Filettatura: Gas Cilindrica UNI/ISO 228

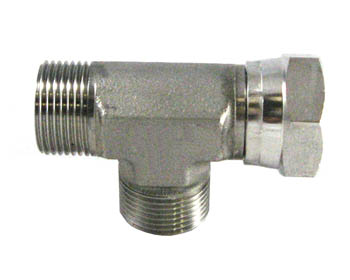

AUX56.. - RACCORDO TEE M/M/F- GIR. GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica/ Femmina Girevole Sede Conica
Filettatura: Gas Cilindrica UNI/ISO 228

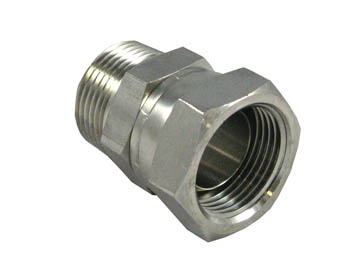

AUX57.. - RACCORDO DIRITTO M/F-GIR GAS CONICO X GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio/Femmina Girevole Sede Conica
Filettatura 1: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2: Gas Cilindrica UNI/ISO 228

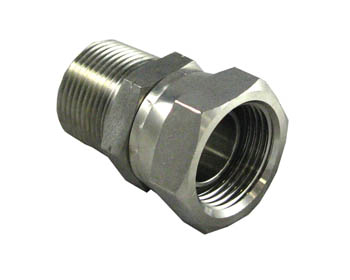

AUX58.. - RACCORDO DIRITTO M/F-GIR NPT X GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio/Femmina Girevole Sede Conica
Filettatura 1: NPT -ASME B.1.20.2M-206
Filettatura 2: Gas Cilindrica UNI/ISO 228
AUX59.. - TAPPO FEMMINA GIREVOLE GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Filettatura : Gas Cilindrica UNI/ISO 228

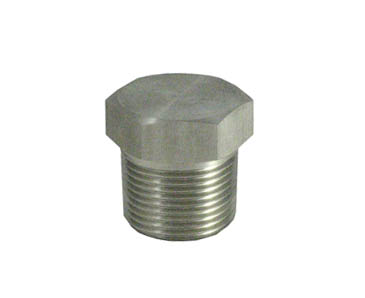

AUX60.. - TAPPO TESTA ESAG. MASCHIO GAS CONICO
Filettatura: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
AUX61.. - RACCORDO A GOMITO 90° M/M GAS CIL - 60° X GAS CONICO
Riferimento: ISO 8434-6 / BS 5200
Attacchi : Maschio Sede Conica/Maschio
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)

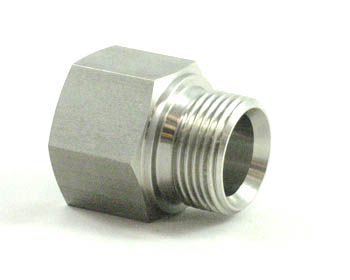

AUX63.. - PROLUNGA ESAGONALE M/F GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi : Maschio Sede Conica/Femmina
Filettatura : Gas Cilindrica UNI/ISO 228

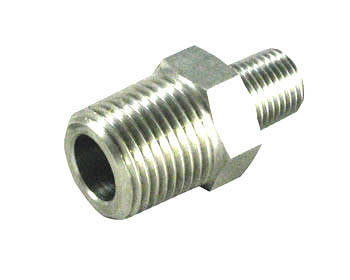

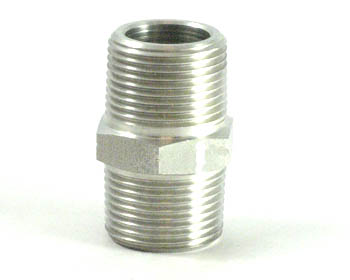

AUX64.. - NIPPLO ESAG. M/M GAS CONICO X NPT
Filettatura 1: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2: NPT- ASME B.1.20.2M-2006
Vedi anche codice AUX64..Ridotto
AUX64..RIDOTTO - NIPPLO ESAG. RIDOTTO M/M GAS CON X NPT
Filettatura 1: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2: NPT- ASME B.1.20.2M-2006
Vedi anche codice AUX64..

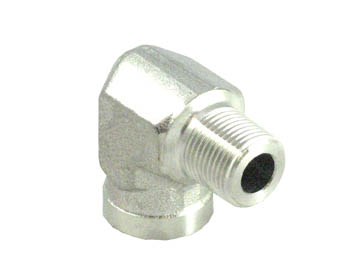

AUX65.. - RACCORDO A GOMITO 90° M/F GAS CONICO X GAS CIL
Attacchi: Maschio/Femmina
Filettatura 1: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2: Gas Cilindrica UNI/ISO 228

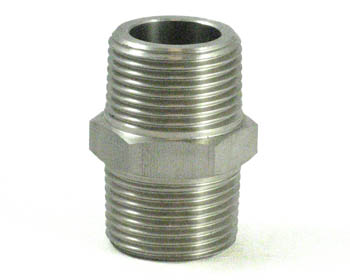

AUX67.. - NIPPLO ESAG. M/M GAS CONICO
Filettatura: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Vedi anche codice AUX67..Ridotto

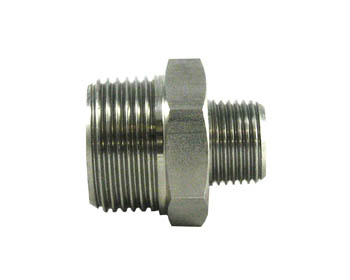

AUX67..RIDOTTO - NIPPLO ESAG. RID. M/M GAS CONICO
Filettatura: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Vedi anche codice AUX67..

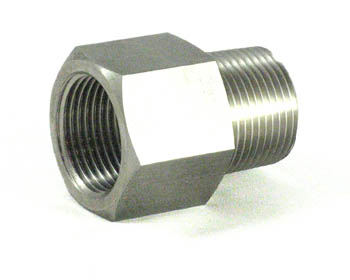

AUX68.. - ADATTATORE ESAG. M/F NPT X GAS CIL
Attacchi: Maschio/Femmina
Filettatura 1: NPT - ASME B.1.20.2M-2006
Filettatura 2: Gas Cilindrica UNI/ISO 228

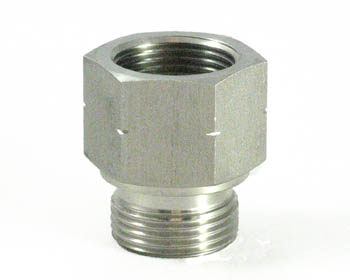

AUX69.. - ADATTATORE ESAG. M/F GAS CIL - 60° X NPT
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica/Femmina
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: NPT - ASME B.1.20.2M-2006

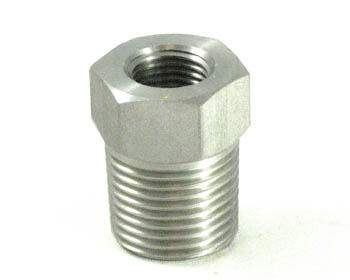

AUX71.. - RIDUZIONE ESAG. M/F GAS CONICO X GAS CIL.
Attacchi: Maschio/Femmina
Filettatura 1: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2: Gas Cilindrica UNI/ISO 228

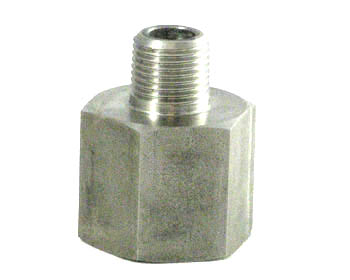

AUX72.. - RIDUZIONE ESAG. M/F NPT X GAS CONICO
Attacchi: Maschio/Femmina
Filettatura 1: NPT- ASME B.1.20.2M-2006
Filettatura 2: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)

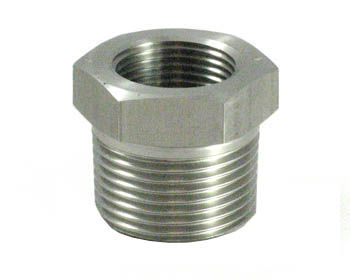

AUX73.. - RIDUZIONE ESAG. M/F GAS CONICO X NPT
Attacchi: Maschio/Femmina
Filettatura 1: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2: NPT- ASME B.1.20.2M-2006

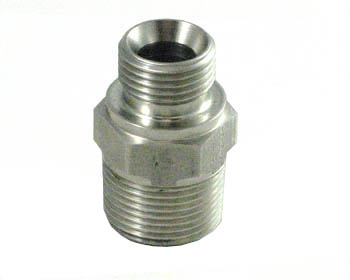

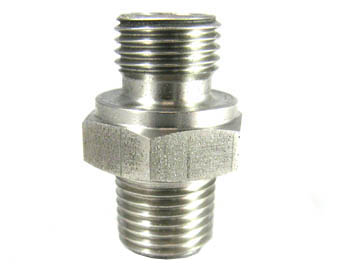

AUX74.. - NIPPLO ESAG. M/M GAS CIL. - 60° X GAS CONICO- TENUTA IN BATTUTA
Riferimento: ISO 8434-6 / BS 5200
Attacchi Lato Gas Cil:Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Vedi anche codice AUX74..Ridotto
AUX74..RIDOTTO-NIPPLO ESAG. M/M RID. GAS CIL - 60° X GAS CON.- TENUTA IN BATTUTA
Riferimento: ISO 8434-6 / BS 5200
Attacchi Lato Gas Cil:Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Vedi anche codice AUX74..

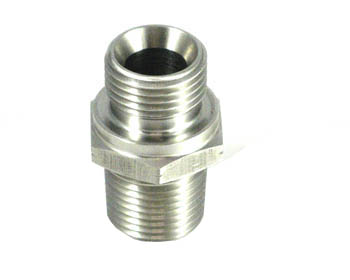

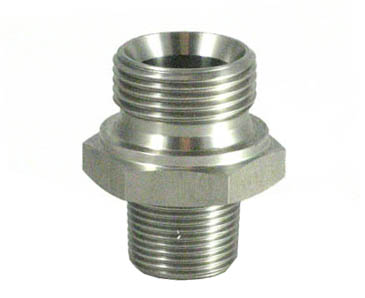

AUX75.. - NIPPLO ESAG. M/M GAS CIL - 60° X NPT - TENUTA IN BATTUTA
Riferimento: ISO 8434-6 / BS 5200
Attacchi Lato Gas Cil:Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: NPT- ASME B.1.20.2M-2006
Vedi anche codice AUX75..Ridotto
AUX75..RIDOTTO - NIPPLO ESAG. RID. M/M GAS CIL - 60° X NPT - TENUTA IN BATTUTA
Riferimento: ISO 8434-6 / BS 5200
Attacchi Lato Gas Cil:Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: NPT- ASME B.1.20.2M-2006
Vedi anche codice AUX75..

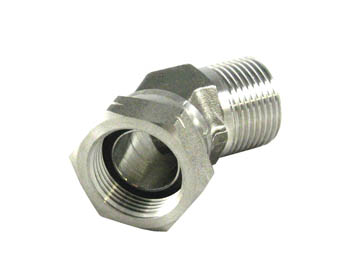

AUX76.. - RACCORDO A 45° M/F GIREVOLE GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica/Femmina Girevole Sede Conica
Filettatura : Gas Cilindrica UNI/ISO 228

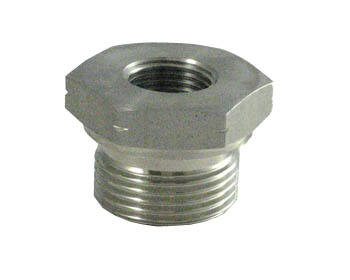

AUX81.. - RIDUZIONE ESAG. M/F GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacco: Maschio Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura : Gas Cilindrica UNI/ISO 228
Adattatore di tipo A
Vedere anche codice AUX82..
Vedere anche codice AUX21..
Vedere anche codice AUX22..
AUX82.. - RIDUZIONE ESAG. M/F GAS CIL - 60°
Riferimento: ISO 8434-6 / BS 5200
Attacco: Maschio Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura : Gas Cilindrica UNI/ISO 228
Adattatore di tipo B
Vedere anche codice AUX81..
Vedere anche codice AUX21..
Vedere anche codice AUX22..

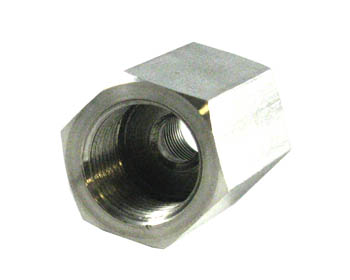

AUX92.. - MANICOTTO ESAG. F/F GAS CIL X NPT
Filettatura 1 : Gas Cilindrica UNI/ISO 228
Filettatura 2 : NPT - ASME B.1.20.2M-2006
