Raccorderia Filettata fino a PN 20 Bar

Questa serie di raccordi è costruita per qualsiasi tipo di applicazione industriale che preveda l'utilizzo di raccorderia filettata in acciaio inox e per tutte le tipologie d'impianto che prevedano basse pressioni di esercizio.
La connessione tra i componenti maschio e femmina avviene tramite una tenuta metallica, che  si determina dalla giunzione tra i filetti maschio gas conici ed i filetti femmina gas cilindrici.

Una vasta gamma degli articoli è disponibile anche con filettatura NPT.


Riferimenti Normativi: ISO 4144
Materiali: Acciaio Inox 304/L - 316/L
Dimensioni: Raccordi Standard da 1/8 a 2''- Su richiesta fino a 4''
Pressioni: Fino a PN 20 bar

Sezione di Catalogo Richiedi informazioni

RMX01.. - TRONCHETTO GAS CONICO

Filettatura: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX02.. - MANICOTTO GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX02..N - MANICOTTO NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX03.. - BARILOTTO GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX04.. - NIPPLO M/M GAS CONICO

Filettatura: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX04..N - NIPPLO M/M NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX05.. - NIPPLO RIDOTTO M/M GAS CONICO

Filettatura: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003

RMX06.. - TAPPO TESTA ESAG. GAS CONICO

Filettatura: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX06..N - TAPPO TESTA ESAG. NPT

Filettatura: NPT ASME B.1.20.2M-2006

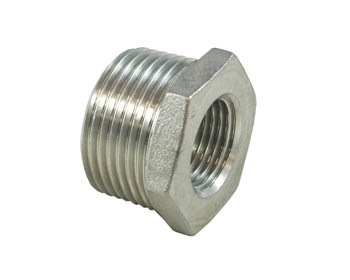

RMX07.. - RIDUZIONE ESAG. M/F GAS CONICO X GAS CIL

Filettatura 1: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)
Filettatura 2: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX07..N - RIDUZIONE ESAG. M/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX08.. - PORTAGOMMA GAS CONICO

Filettatura: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX08..N - PORTAGOMMA NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX09.. - NIPPLO TUTTO FILETTO GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX10.. - GOMITO 90° F/F GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX10..N - GOMITO 90° F/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX11.. - GOMITO 90° M/F GAS CONICA X GAS CIL

Filettatura 1: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)
Filettatura 2: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX11..N - GOMITO 90° M/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX12.. - RACCORDO A TEE F/F/F GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX12..N - RACCORDO A TEE F/F/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX13.. - RACCORDO A CROCE F/F/F/F GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX13..N - RACCORDO A CROCE F/F/F/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX14.. - TAPPO ESAG. FEMMINA GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX14..N - TAPPO ESAG. FEMMINA NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX15.. - GOMITO 45° F/F GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX15..N- GOMITO 45° F/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX16.. - MANICOTTO RIDOTTO GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX16..N - MANICOTTO RIDOTTO NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX20.. - GIUNTO A 3 P.ZI SEDE CONICA TENUTA METALLICA - F/F GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX21..- GIUNTO A 3 P.ZI SEDE CONICA TENUTA METALLICA M/F GAS CON X GAS CIL

Filettatura 1: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)
Filettatura 2: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX22.. - GIUNTO 3P.ZI SEDE CONICA TENUTA CON GUARNIZIONE F/F GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX22..N - GIUNTO 3P.ZI SEDE CONICA TENUTA CON GUARNIZIONE F/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX23.. - GIUNTO A 3 P.ZI SEDE CONICA TENUTA GUARNIZIONEM/F GAS CON X GAS CIL

Filettatura 1: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)
Filettatura 2: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003



RMX23..N - GIUNTO A 3 P.ZI SEDE CONICA TENUTA CON GUARNIZIONE M/F NPT

Filettatura: NPT ASME B.1.20.2M-2006

RMX24.. CONTRODADO ESAG. GAS CIL

Filettatura: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003


RMX25.. - GIUNTO A 3 P.ZI SEDE PIANA TENUTA IN PTFE F/F GAS CIL

Filettatura: Gas Cilindrico EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003

RMX26.. - GIUNTO A 3 P.ZI SEDE PIANA TENUTA IN PTFE M/F GAS CON X GAS CIL

Filettatura 1: Gas Conica EN 10226-1  2006 ( Ex ISO 7/1)
Filettatura 2: Gas Cilindrica EN 10226-1  2006 ( Ex ISO 7/1)

Tolleranza: ISO 4144: 2003



RMX29.. - GIUNTO A 3 P.ZI SEDE CONICA TENUTA METALLICA M/M BW

Tolleranza: ISO 4144: 2003
