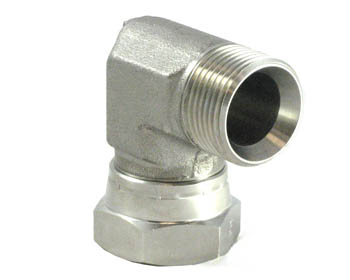

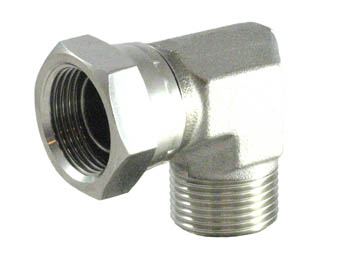

AUX40.. - RACCORDO A GOMITO 90° M/F GIREVOLE GAS CIL - 60°

Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica /Femmina Girevole Sede Conica
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Gas Cilindrica UNI/ISO 228

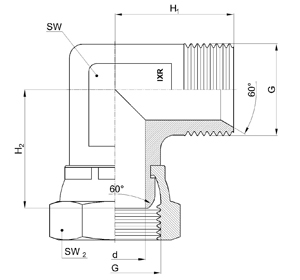

Codice di ordinazione G H1 H2 d SW SW2
AUX4001 1/8" 20 18 4 12 14
AUX4003 1/4" 24.5 23.5 6 14 19
AUX4005 3/8" 25.5 25.5 8 17 22
AUX4007 1/2" 29.5 29.5 11 19 27
AUX4009 3/4" 37 37 16 27 32
AUX4011 1" 43 43 22 36 41
AUX4013 1.1/4" 51 51 28 41 50
AUX4015 1.1/2" 59 50 33.5 50 55
AUX4017 2"
