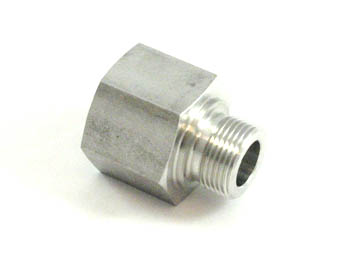

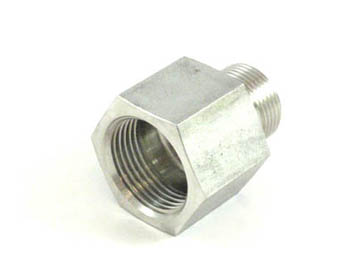

AUX22.. - RIDUZIONE ESAG. M/F GAS CIL

Attacco Maschio: Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228
Adattatore tipo B

Vedi anche codice AUX21..
Vedi anche codice AUX81..
Vedi anche codice AUX82...

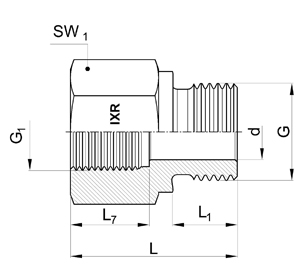

Codice di ordinazione G G1 L L1 L7 d SW1 Forma
AUX2201 1/8" 1/4" 31 8 17 4 19 B
AUX2202 1/8 3/8 32 8 17 4 24 B
AUX2203 1/4" 1/8" 28 12 12 7 19 B
AUX2204 1/4" 3/8" 36 12 17 7 24 B
AUX2205 1/4" 1/2" 40 12 20 5 27 B
AUX2206 1/4" 3/4" 43 12 22 6 36 B
AUX2207 3/8" 1/4" 36 12 17 8 22 B
AUX2208 3/8" 1/2" 41 12 20 8 27 B
AUX2209 3/8" 3/4" 44 12 22 8 36 B
AUX2210 1/2" 3/8" 36 14 17 12 27 B
AUX2211 1/2" 3/4" 46 14 22 12 36 B
AUX2212 1/2" 1" 49 14 24.5 12 41 B
AUX2213 1/2" 1.1/4" 53 14 26.5 12 55 B
AUX2214 3/4" 1/2" 41 16 20 16 32 B
AUX2215 3/4" 1" 51 16 24.5 16 41 B
AUX2216 3/4" 1.1/4" 55 16 26.5 16 55 B
AUX2217 3/4" 1.1/2" 57 16 28.5 16 60 B
AUX2218 1" 3/4" 47 18 22 20 41 B
AUX2219 1" 1.1/4" 57 18 26.5 20 55 B
AUX2220 1" 1.1/2" 59 18 28.5 20 60 B
AUX2221 1.1/4" 1" 52 20 24.5 25 50 B
AUX2222 1.1/4" 1.1/2" 60 20 28.5 25 60 B
AUX2223 1.1/2" 1.1/4" 58 22 26.5 32 55 B
AUX2224 3/8" 1" 46.5 12 24.5 8 41 B
AUX2225 2.1/2" 1.1/2"
AUX2226 2" 1.1/2" 62 24 28.5 40 70 B
