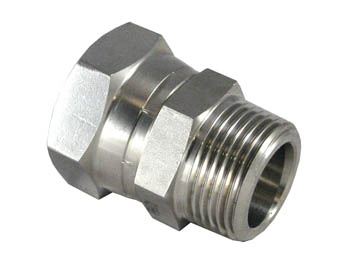

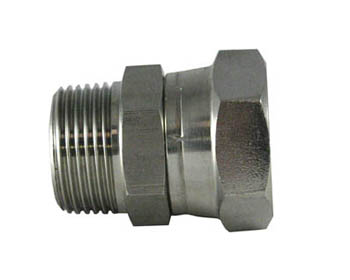

AUX57.. - RACCORDO DIRITTO M/F-GIR GAS CONICO X GAS CIL - 60°

Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio/Femmina Girevole Sede Conica
Filettatura 1:  Gas Conica UNI EN 10226 : 2006 ( Ex UNI / ISO 7/1)
Filettatura 2:  Gas Cilindrica  UNI/ISO 228

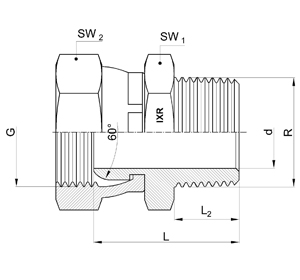

Codice di ordinazione R G L L2 d SW1 SW2
AUX57-1818 1/8" 1/8" 23 8 4 12 14
AUX57-1414 1/4" 1/4" 28 12 5 14 19
AUX57-3838 3/8" 3/8" 30.6 12 8 19 22
AUX57-1212 1/2" 1/2" 37 14 9.5 24 27
AUX57-3434 3/4" 3/4" 39 16 16.5 27 32
AUX57-1111 1" 1" 44.3 18 22.5 36 41
AUX57-5454 1.1/4" 1.1/4" 51.9 20 29 46 50
AUX57-3232 1.1/2" 1.1/2" 54.6 22 33.5 50 55
AUX57-4242 2" 2" 69 26 42 65 70
