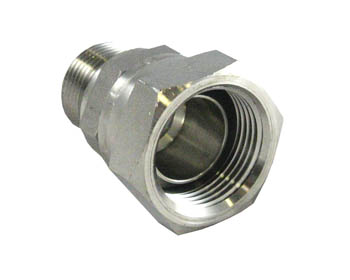

AUX39..RIDOTTO - ADAT. DIRITTO RID. M/F GIREVOLE GAS CIL - 60°

Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio Sede Conica /Femmina Girevole Sede Conica
Filettatura 1: Gas Cilindrica UNI/ISO 228
Filettatura 2: Girevole Gas Cilindrica UNI/ISO 228

Vedi anche il codice AUX39..

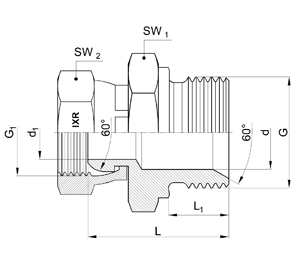

Codice di ordinazione G G1 L L1 d d1 SW1 SW2
AUX39-1814 1/8" 1/4" 27 8 4 4 14 19
AUX39-1838 1/8" 3/8" 26 8 4.5 4.5 17 19
AUX39-1418 1/4" 1/8" 27.5 12 4 4 19 14
AUX39-1438 1/4" 3/8" 31.5 12 5 8 19 22
AUX39-1412 1/4" 1/2" 31.5 12 5 11 19 27
AUX39-3814 3/8" 1/4" 31.5 12 9 5 22 19
AUX39-3812 3/8" 1/2" 32.5 12 9 9 22 27
AUX39-1214 1/2" 1/4" 35.5 14 11.5 5 27 19
AUX39-1238 1/2" 3/8" 37 14 11.5 8 27 22
AUX39-1234 1/2" 3/4" 42 14 11.5 16 27 32
AUX39-3412 3/4" 1/2" 39.5 16 11 11 32 27
AUX39-3411 3/4" 1" 44 18 17 22 32 41
AUX39-1134 1" 3/4" 45 18 22.5 16.5 41 32
AUX39-1154 1 1.1/4" 53 18 22 22 41 50
AUX39-5411 1.1/4" 1" 49.5 20 29 22.5 50 41
