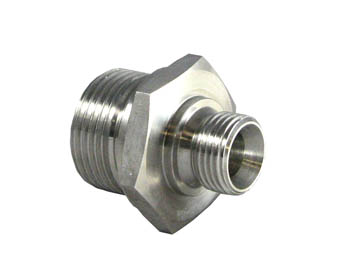

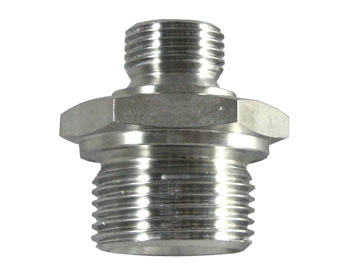

AUX48.. - NIPPLO RIDOTTO ESAG. M/M ISO 1179-4 GAS CIL - 60°

Riferimento: ISO 8434-6 / BS 5200
Attacchi: Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura: Gas Cilindrica UNI/ISO 228

Vedi anche codice AUX48..
Vedi anche codice AUX25
Vedi anche codiceAUX25..Ridotto

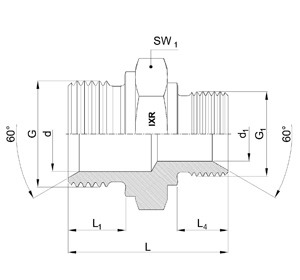

Codice di ordinazione G G1 L L1 L4 d d1 SW1
AUX4802 1/4" 1/8" 28 12 8 6 4.5 19
AUX4804 3/8" 1/4" 33 12 10 9 6 22
AUX4806 1/2" 3/8" 40 14 12 13 9 27
AUX4808 3/4" 1/2" 45 16 14 18 13 32
AUX4810 1" 3/4" 53 18 16 23.5 17 41
AUX4812 1.1/4" 1" 58 20 18 30.5 23 50
AUX4814 1.1/2" 1.1/4" 61 22 20 37 30 55
AUX4816 2" 1.1/2" 64 25 22 45 37 70
AUX4818 1/2" 1/4" 38 14 11 12.5 7 27
AUX4819 1" 1/2" 48 18 14 23.5 13 41
AUX4820 3/4" 3/4" 41 16 12 18 9 32
AUX4821 1.1/4" 3/4" 53.5 20 16 30.5 18 50
AUX4822 2" 1" 62 25 18 43 23.5 70
AUX4823 1" 3/8" 47 18 12 23 9 41
AUX4824 3/8" 1/8" 30.5 12 8 9 4.5 22
AUX4830 1.1/2" 3/4" 55 22 16 37 17 55
AUX4831 1.1/2" 1" 57 22 18 37 23.5 55
AUX4832 2" 1.1/4" 62 25 20 45 30 70
AUX4833 3/4" 1/4" 39.5 16 10 18 6 32
AUX4834 1.1/4" 1/2" 51 20 14 30 13 50
