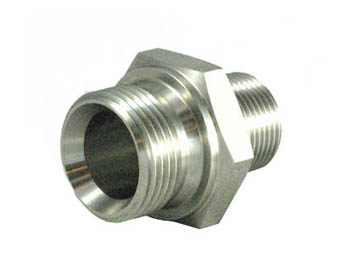

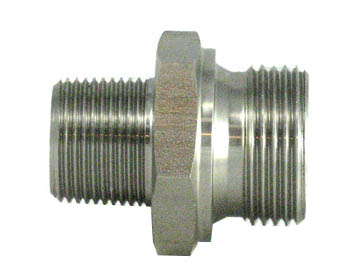

AUX75..RIDOTTO - NIPPLO ESAG. RID. M/M GAS CIL - 60° X NPT - TENUTA IN BATTUTA

Riferimento: ISO 8434-6 / BS 5200
Attacchi Lato Gas Cil:Maschio a Sede Conica e Tenuta Metallica ISO 1179-4
Filettatura 1: Gas Cilindrica  UNI/ISO 228
Filettatura 2: NPT- ASME B.1.20.2M-2006

Vedi anche codice AUX75..

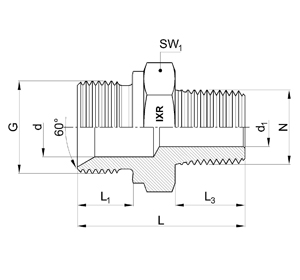

Codice di ordinazione G N L L1 L3 d d1 SW1
AUX75-1814 1/8" 1/4" 30.5 8 15 4 4 17
AUX75-1418 1/4" 1/8" 30 12 10 6 4 19
AUX75-1438 1/4" 3/8" 36 12 16 6 6 19
AUX75-1412 1/4" 1/2" 41 12 20 6 6 22
AUX75-3814 3/8" 1/4" 36.5 12 15 8 6 22
AUX75-3812 3/8" 1/2" 41.5 12 20 8 8 22
AUX75-3834 3/8" 3/4" 43.5 12 21 8 8 27
AUX75-1214 1/2" 1/4" 40 14 15 11.1 6 27
AUX75-1238 1/2" 3/8" 41 14 16 11.1 8 27
AUX75-1234 1/2" 3/4" 46 14 21 11.1 11.1 27
AUX75-1211 1/2" 1" 52 14 25 11.1 11.1 36
AUX75-3412 3/4" 1/2" 48 16 20 17 11.1 32
AUX75-3411 3/4" 1" 54 16 25 17 17 36
AUX75-1134 1" 3/4" 51 18 21 22.5 17 41
AUX75-1138 1" 3/8" 46 18 16 22.5 8 41
AUX75-1112 1" 1/2" 50 18 20 22.5 11.1 41
